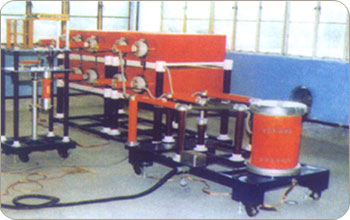

系列冲击大电流成套试验装置
|
一、概 述
冲击电流发生器主要用以检验电气设备耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片进行冲击电流试验，也可以用于其它研究性试验。
冲击电流发生器可产生4/10mS、8/20mS、10/350mS、18/40mS标准冲击电流波形，波形的技术指标符合国家标准和IEC标准的规定。
成套设备包括：冲击电流发生器本体，充电装置、调波电阻、调波电感、控制装置等。
二、主要技术参数
A、五种冲击电流波形发生器的主要技术参数
a
|
额定电压：
±KV或± 120KV |
| b |
1/<20μ
S 陡波冲击电流幅值20KA ± 5% |
| c |
4/10μ
S 冲击电流幅值100KA ± 5% |
| d |
8/20μ
S 雷电冲击电流幅值40KA ± 5% |
| e |
30/80μ
S 操作冲击电流幅值2KA ± 5% |
| f |
18/40μ
S 冲击电流幅值20KA ± 5% |
B、六种冲击电流波形发生器的主要技术参数
a
|
额定电压：
±KV或± 120KV |
| b |
2000μ
S 方波冲击电流幅值1.5KA ± 5% |
| c |
1/<20μ
S 陡波冲击电流幅值20KA ± 5% |
| d |
4/10μ
S 冲击电流幅值100KA ± 5% |
| e |
8/20μ
S 雷电冲击电流幅值40KA ± 5% |
| f |
30/80μ S 操作冲击电流幅值2KA ± 5% |
| g |
18/40μ S 冲击电流幅值20KA ± 5% |
| h |
10/1000μ S 冲击电流幅值1000KA ± 5% |
|
