一、概 述

KJF-2020智能局部放电检测仪是我公司最新推向市场的新一代数字智能仪器，该仪器在原有产品JF-2002、JF-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT—LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器，可锁定分析波形，自动生成打印试验报告。

二、特 点

1．彩色显示器，双色显示波形，更清晰直观；
2．可锁定波形，更方便仔细查看放电波形细节;
3．自动测量并显示试验电源时基频率，无需手动切换;
4．配备VGA接口，可外接大尺寸显示器；
5．配备微型打印机，可直接生成打印试验报告;
6．与示波管相比寿命更长。

三、主要技术指标

l、检测度品的电容范围：6PF一250uF
2、检测灵敏度《0.02pc(电容50pf)
3．椭圆扫描时基：50HZ及任意频率(和试验电源直接同步)
4、椭圆旋转以30°为一档，可作360°旋转
5、放大器：3db低端频率fL：lOKHZ、20KHZ、40KHZ、任选；高端：80KHZ、200KHZ、300KHZ任选。增益
调节范围>120db。档间增益差20±ldb，正负脉冲响应不对称性<ldB
6、时间窗：窗宽15°一175°，窗位置可旋转0°一180°
7、试验电压表：误差<±2%
9、体积：320x480x190(mm)
10、重量：约12Kg

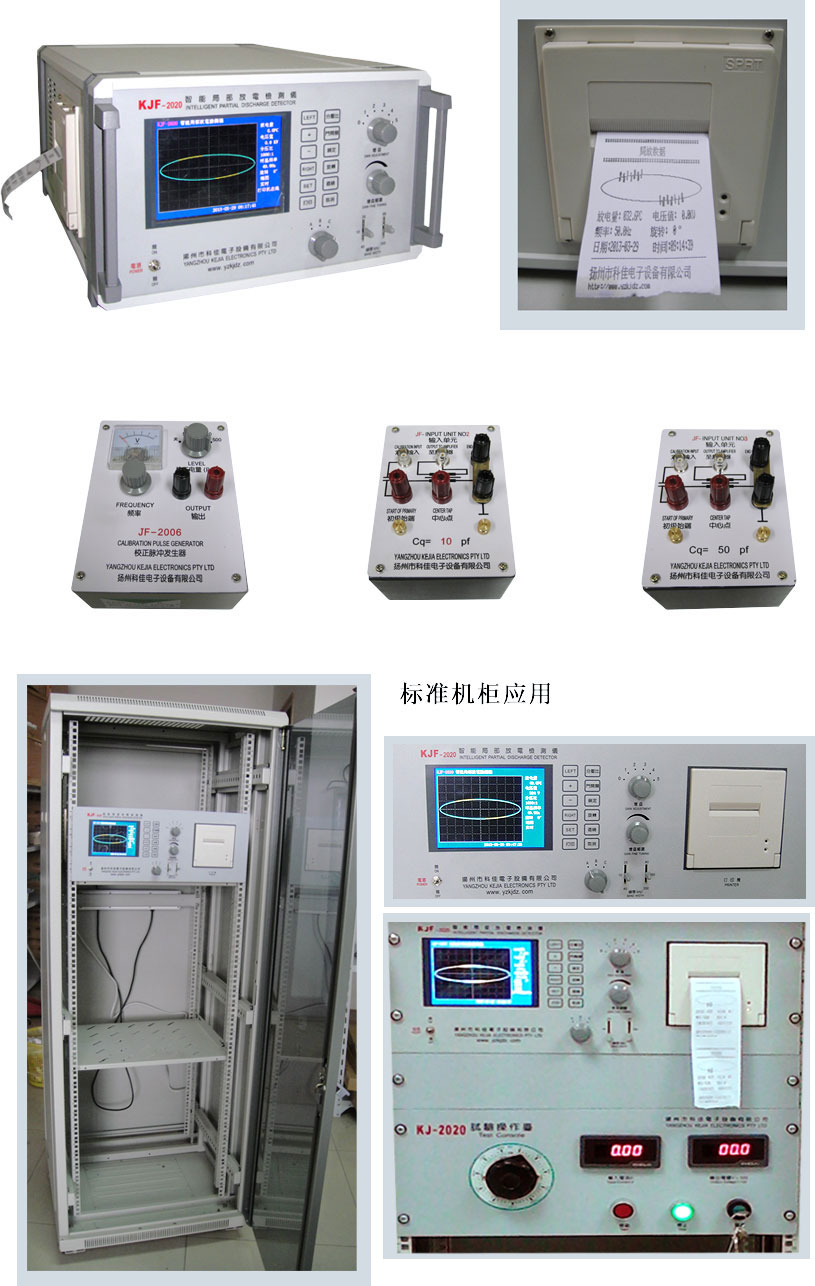

四、产品细节(图片)

英文版(出口专用)
