一、概 述

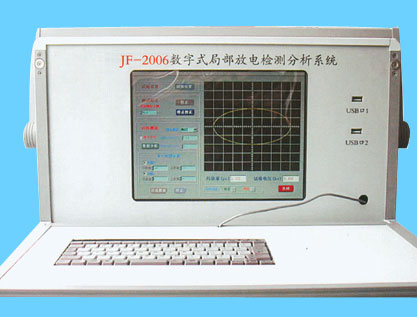

JF─2006具有灵敏度高，适用的试品范围广等优点。它是具有我国特色并达到国际先进水平的新一代局部放电检测仪，适用于电机、变压器、互感器、电缆、套管、电容器及其它高压电器的局部放电定量测试。

二、特 点
●采用高速大容量数据采集卡，能进行连续采集局放数据，数据复现性好，准确度高。
●具有测试、分析(多参数分析、二维图谱分析、三维图谱分析)、数据保存、报告生成及打印等功能
●能同时显示局部放电波形(椭圆、正铉波、直线三种方式)、局放量和测试电压。
●在校正和测试过程中自动调节增益而不需要人为干预，操做简便。
●可适应工频(50Hz)。三倍频(150Hz)和最高至400Hz的电源。
●开门开窗可任意设置最小可至1度。
●可单通道也可四个通道进行测量。
●体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验。

三、主要技术指标
1．可测试品的电容量范围：6pf～250uf。
2．检测灵敏度：<0.02pc(电容50pf时)。
3．放大器：3db低端频率f1 10、20、30、50、80kHz任选，3db高端频率fh 100、200、300、400、500KHz任选。增益调节范围>120db，档间增益差20±1db。正、负脉冲响应不对称性<1db。
4．时间窗：窗宽1°～360°，窗位置可任意旋转。
5．试验电压表：0～200kV，数字表显示时误差<3%F.S。
6．采集通道：4通道/卡。
7．输入阻抗：1MΩ。
8．采集卡最高采样率：20MHz。
9．AD分辨率12BIT。直流精确0.2%。
1O．每通道采样长度：8M。
11．触发方式：手动、外触发、内触发。
12．采集卡带宽：3MHz(-3DB)。
13．重量：约15kg。

四、系统界面

测试主界面：


自动报告生成：


二维分析：
（放电量相位、放电次数相位、放电量测试电压、放电能量次数、相位放电次数、平均放电量相位）


三维分析：
